Quadros e Caixas Elétricas
Buscando Quadros e Caixas Elétricas? Os melhores produtos, marcas e preços estão reunidos no Amigo Construtor. Acesse e garanta qualidade em sua obra!
Ordenar por:
Ordenar por:
Categorias
Marca
Tramontina
Caixa de Embutir Quadrada 4x4 Amarelo Tramontina
Cód. 7891435052183
a partir de
R$ 7,18 /Cada
Tigre
Caixa de Luz Octogonal PVC Flex 4x4" Amarela Tigre
Cód. 7897613333358
a partir de
R$ 6,85 /Cada
Tigre

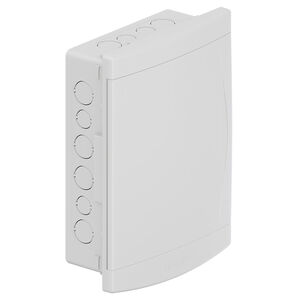

Quadro de Distribuição de Embutir 12/16 Disjuntores Branco Tigre
Cód.
a partir de
R$ 78,90 /Cada
Tigre
Quadro de Distribuição de Embutir 3/4 Disjuntores Branco Tigre
Cód.
a partir de
R$ 27,50 /Cada
As caixas e quadros elétricos são muito importantes para a instalação elétrica na obra, pois são esses itens que comportam todo o cabeamento da construção. Assim, na hora da compra é preciso escolher peças de qualidade que garantam bom funcionamento e a segurança dos moradores. Veja mais informações com o Amigo Construtor!
1. Qual a função e importância das caixas e quadros elétricos?
As caixas ou quadros elétricos recebem e distribuem a energia da casa, e podem ser comparados ao coração de qualquer construção quando o assunto é eletricidade. Apesar de não ser obrigatória uma quantidade específica de circuitos que cada local precisa ter, a norma ABNT recomenda que sejam criados quantos forem necessários para que tudo funcione de forma segura e correta.
Apesar da funcionalidade muito parecida, as caixas e quadros elétricos possuem algumas diferenças. Enquanto as caixas de luz facilitam o encontro da fiação com interruptores e tomadas, organizando a distribuição dos fios e conduzindo a energia elétrica para o funcionamento dos equipamentos é no quadro elétrico que eles ficam concentrados.
Outra função dos quadros elétricos é fazer a identificação de cada circuito dos fios, para evitar riscos de sobrecarga. Nele estão os disjuntores, ferramentas que controlam a iluminação de determinados ambientes ou ligam alguns aparelhos, determinando quanto de eletricidade cada fio pode suportar com segurança. Entre as suas funções também está a proteção de fugas de correntes elétricas que podem causar acidentes, o que faz dele um material indispensável!
2. Como escolher entre as opções de quadros elétricos?
Para escolher bem o quadro elétrico residencial que melhor se enquadra no seu projeto, é preciso saber o tipo e quantidade de disjuntores, além de saber se o modelo é com ou sem barramento. Também é possível escolher se o fornecimento vai ser monofásico, bifásico ou trifásico, ampliando a capacidade de carga elétrica. Confira a seguir algumas das opções disponíveis e como podem atender melhor ao seu projeto!
Modelos de sobrepor e embutir
Se você quer instalar um quadro de distribuição sem quebrar a parede, o modelo de sobrepor é ideal, apesar de ser menos discreto. Este tipo de caixa é fixada por parafusos, por isso é importante se atentar a qual superfície está instalando o material.
Já o quadro de embutir é aconselhado para novas instalações, visto que encontrar modelos compatíveis com construções antigas é bastante difícil. Eles ficam imperceptíveis e evitam acidentes, já que fogem ao alcance de qualquer pessoa.
Quantidade de disjuntores
Um fator importante a ser observado é a quantidade de disjuntores e o modelo. Os modelos que suportam de 6 a 8 disjuntores são para casas com até 30m², os de 12 a 24 são para espaços que tenham até 100m² e os quadros de grande porte suportam até 36 disjuntores e podem ser usados em estruturas com até 200m².
O padrão DIN segue os moldes europeus e possui cor branca, com resposta mais rápida e eficiente. Já o NEMA tem padrões norte-americanos e cor preta, sendo o modelo mais comum em instalações antigas.
Opções com barramento elétrico
É comum ao se falar sobre quadros de energia ouvir o termo barramento elétrico. Esse sistema é responsável pela distribuição da tensão e da corrente de eletricidade. Geralmente é uma peça feita com cobre, que pode estar nos quadros de distribuição ou que pode ser adquirida individualmente. Apesar de existirem diversos tipos, os mais comuns nos quadros são o neutro e o terra.
O terra é o que elimina as possíveis descargas elétricas e riscos de acidentes com a condução direta para o solo. Já o neutro torna a distribuição elétrica mais funcional e segura, sendo responsável pela ligação dos circuitos.
Material seguro
Apesar de ser comum encontrar diferentes tipos de quadros de distribuição que variam desde os modelos em aço inox até os feitos de plástico, é importante contar com uma opção segura para que sua instalação elétrica não corra riscos.
Uma das opções usadas é o termoplástico, que apresenta resistência e durabilidade, suportando altas temperaturas. O PVC antichamas é a solução mais segura ao lado do termoplástico autoextinguível. Ambos eliminam a propagação de fogo em casos de curto, garantindo alta segurança.
Tipo de grau de proteção
Um fator que também tem importância é o grau de proteção que é uma indicação sobre a resistência do produto. Quando o grau é IP se refere ao produto ser resistente contra a entrada de objetos sólidos ou líquidos. Quando vem acompanhado da sigla IK é referente a resistência contra impactos. O nível de cada um deles é indicado por números que acompanham as siglas:
- quadro elétrico IP30 – protege contra a entrada de objetos sólidos com um diâmetro maior que 2,5 mm;
- quadro elétrico IP40 – protege contra a entrada de partículas sólidas com um diâmetro maior que 1,0 mm;
- quadro elétrico IK06 – resiste a impactos de até 5kg a 200 mm de distância;
- quadro elétrico IK07 – resiste a impactos de até 5kg a 400 mm de distância.
Peça dentro das normas de segurança
Antes de comprar o seu quadro elétrico é importante verificar se ele está dentro das normas de segurança que padronizam o funcionamento seguro de instalações, painéis e componentes de baixa tensão. Elas são representadas pelas siglas NBR, que é a Norma Brasileira e a IEC (Comissão Eletrotécnica Internacional) que abrange padrões técnicos internacionais.
As principais normas técnicas para o caso dos quadros de energia, são a NBR 5410, NBR 6146, NBR 6808, IEC-60439-1 e IEC 60102. Verifique na embalagem do produto se ele atende a todos os critérios.
Tamanho das portas dos quadros elétricos
Os padrões para as portas dos quadros elétricos são com abertura de 110 a 180 graus, que também pode ser reversível, ou seja, permitir a troca de sentido da direita para esquerda ou vice-versa. A de 180 graus permite maior amplitude em relação a manutenção.
3. Quais os cuidados mais importantes na instalação de itens elétricos?
Antes de realizar a instalação de itens elétricos verifique se as condições estão favoráveis para o manuseio. Não se esqueça de utilizar equipamentos de segurança, materiais de qualidade e mão de obra adequada. Lembre-se também de realizar a manutenção preventiva sempre que necessário. Assim será mais fácil reduzir erros e garantir uma instalação que não dê dores de cabeça no futuro.
No Amigo Construtor você encontra diversas opções para toda a parte elétrica de sua obra. São itens como caixas de luz, caixas de passagem, quadros elétricos e muito mais. Conheça também as facilidades de pagamento em até 6x sem juros nos cartões, entrega rápida, além de ampla variedade de produtos em um só lugar!
